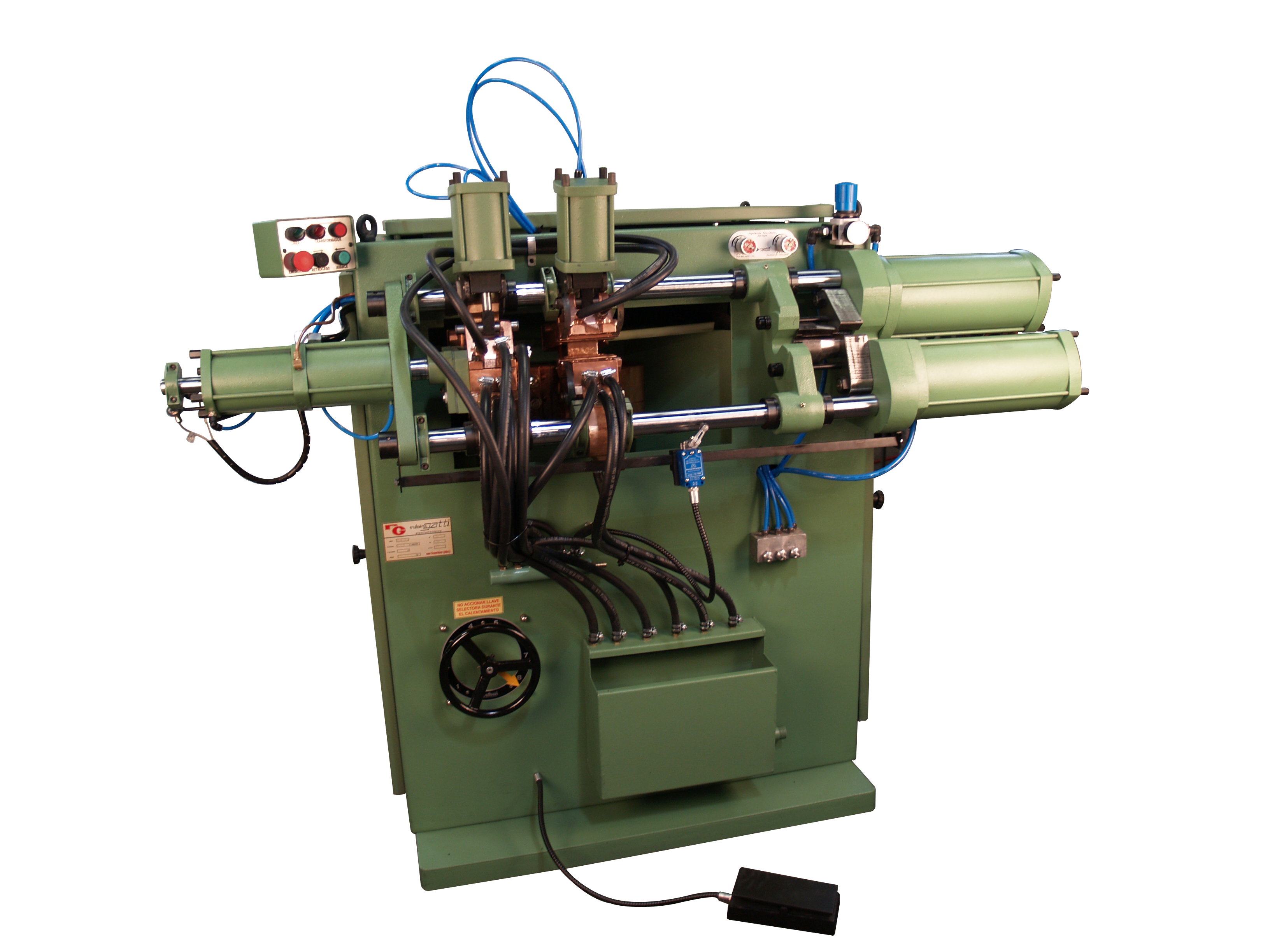

Electroforjas Horizontal Barra Pasante Neumática

Generalidades

Esta máquina es muy útil en la elaboración de piezas para morsetería (accesorios para líneas de distribución eléctricas y torres). Se utilizan para el pre-forjado de barras tensoras, grilletes, ojales, núcleos para aisladores, etc.
Se construyen de una o de dos mordazas según se requiera forjar en un extremo solamente, o también en una zona media próxima a un extremo.
La temperatura final es adecuada es adecuada para un estampado posterior. También se las utiliza como calientabarras.

Características constructivas:

Transformador: bobinado totalmente en cobre electrolítico, núcleo de silicio de bajas pérdidas, con 8 puntos de regulación en máxima, y 8 puntos de regulación en mínima ( 16 puntos en total). Ventilación forzada y refrigerado por agua para transformadores mayores de 70 Kva. Con dispositivo para barra pasante en un extremo para diámetro hasta 18 mm (en barra pasante); forjado sin barra pasante diámetro 25 mm. Calentamiento hasta diámetro 28 mm. Con pulmón de aire incorporado para mejor rendimiento de la instalación neumática. Velocidad de retroceso controlado hidráulicamente y a pedido se pueden fabricar con dos rangos de velocidades distintas para algunas formas de velocidades distintas.

  • MODELO: RNV 40
  • TRANSFORMADOR: Kva 40
  • Regulación del transformador: 8 positions Power high and 8 positions Power low
  • Diámetro de la barra a forjar: Up to 300 mm mm 10 a 25
  • Longitudes indefinidas: mm 10 a 19
  • Diámetro de la barra a calentar: mm 10 a 28
  • Desplazamiento de forjado: mm 245
  • Máxima capacidad de calentamiento: Kg/h 50 a 65
  • Dimensiones: Longitud x Altura mm 990x2100
  • Profundidad: mm 970
